第一部分 總體概況

5B1.1項目需求重點

1.1.1本周界總長約1000米，根據地形及需要共設置10個防區，使用4線制雙防區主機5臺，脈沖主機控制器（報警主機）1臺及相應前端配件。可擴展與監控平臺聯動,并同時聯動現場聲光報警器發出鳴閃。每個防區報警時可在監控中心大屏上顯示相應防區的視頻畫面；符合電子圍欄的相關防護標準，電子圍欄的每個防區均能獨立工作，單個防區出現故障不影響其他防區的正常工作，每個防區都配有聲光報警器，增加防范級別。電子圍欄要做到無盲區、無死角、無漏洞。

1.1.2 中心控制部分可選配備電腦、與軟件。電子地圖顯示防區報警，圍欄報警時能在中心控制部分準確定位防區號，直觀顯示防區報警類型。網絡報警主機可多點位控制及參數設置。

1.1.3 電子圍欄前端部分，需要保證電子圍欄整個系統的正常運行和較長的使用壽命，電子圍欄前端必須具有抗高壓、抗污、抗氧化、耐腐蝕等基本功能。

第二部分 電子圍欄系統設計方案

6B2.1 概述

電子圍欄系統，就是在非出入通道的周邊區域設置脈沖電子圍欄探測器，形成一道電子圍墻進行防范和管理。電子圍欄系統是第一道防線，也是最重要的一道防線。擔負著安全與保衛工作。當有人非法翻越圍墻或破壞，電子圍欄可立即將警情傳送到管理中心，管理中心對報警信號進行接收和處理，電腦上會顯示出入侵區域，同時，外接的聲光報警器開始報警；中心值班人員就可以通知巡邏中的保衛人員立刻趕往現場處理。中心保衛人員在現場處理完畢后，系統恢復設置正常狀態。

7B2.2 系統設計思想

結合安防設施的技術特點，并從智能化系統整體管理考慮，設計在周界建成的圍墻上設置脈沖電子圍欄探測器進行防護，對前端電壓\防區布/撤防狀態、防區短路/開路告警進行設置顯示。

前端設備主要是電子圍欄，電子圍欄系統是一種“有形”的報警系統，實實在在地給人一種威懾感覺，使入侵者增加一種心理壓力，從而把報警系統和警戒系統有機地結合起來，達到以防為主，防報結合的目的。在國外已被廣泛使用在周界安防領域，可做到事前威懾，事發時阻擋并報警，還能延緩?fù)饨绲娜肭謺r(shí)間,具有較強的安全可靠性。安裝系統后，相當于在墻頂上形成一道“有形”的電子屏障，增加了圍墻高度，使外人無法入侵，也使圍墻內的人無法從墻面攀越逃離。電子脈沖每秒掃描一次電子墻的每一根導線，每個脈沖峰值有5000～9000伏，使入侵者難以攀越。另外本系統如遇斷路、短路或失電，系統都會發出報警信號。還可以與任何報警系統聯網使用，便于提高防范等級。

智能型周界安防阻擋報警系統，前端圍欄每根線都有帶電，使入侵者沒有可乘之機。系統和交流電網有本質的不同，它采用了高壓脈沖（5000-9000V）及低能量（小于5個焦耳），因而對人不會構成生命危害，同時電子圍欄的中間承力桿和專用合金絲，不支持人體的重量，又能感知入侵者的入侵，并發出報警信號，確保系統的安全可靠。

系統可以分別輸出脈沖主機和前端圍欄兩組報警信號，方便系統報警時用戶及時檢查出報警原因。

系統設計將防范區域進行合理劃分，盡可能做到報警時準確定位，每個區域防范范圍控制在人眼可視視野內。周界防區無死角、無盲區。

8B2.4 系統設計說明

 2.4.1防區布置

電子圍欄防范區域需合理劃分,才能高效管理周界報警系統。按照標準，本周界總長約1000米，根據地形及需要共設置10個防區，使用4線制雙防區主機5臺，脈沖主機控制器（報警主機）1臺及相應前端配件。可擴展與監控平臺聯動,并同時聯動現場及監控中心聲光報警器。6線安裝高度850mm,以達到防范不法分子闖入。當有人試探接觸脈沖電子圍欄時，就會被脈沖電子圍欄上的高壓脈沖擊退，若有人破壞或強行入侵時，探測器探測到電子圍欄被破壞和有人非法翻越時造成的電子圍欄短路或斷路時，探測器現場發出報警信號，現場聯動聲光報警器，發出聲光報警增加威懾，嚇退入侵者，并通過報警線路傳輸至管理中心譽澄報警主機及聲光報警器與中心平臺控制軟件，并通過報警主機和電腦軟件顯示相應防區報警位置同時展現，對報警防區內的警情狀況一目了然，報警主機聯動視頻監控，保安人員通過大屏幕和電子圍欄地圖，可以迅速確定非法翻越的具體防區位置及報警情況，進行有效處理。并可由電腦操作整個周界報警設備參數調節，警情接收更方便。主機可選配后備電源，防止停電不報警提高防范級別。中心加現場多重報警、多重控制管理模式，大大提高防區的整體安防管理能力。整個防區的周界經過精心設計將處在一個嚴密的安防保護中。

下面對脈沖電子圍欄的簡單說明。

?  脈沖電子圍欄探測器線與線之間空隙較小，能夠強力防范入侵，更大程度保障安保巡視以及辦公區的安全防范。

?  探測器能夠更大程度的縮小盲區、盲點，讓有歹意的入侵者無機可乘。

?  不但能夠提高工作效率，還能有效防范入侵，更加能夠減少工作人員的系統檢查。

?  減少工作人員對周界人工管理，系統能夠?qū)崟r(shí)的監測管理。

17B2.4.2電源線以及信號線的布置

周界布線（電源線以及信號線）通過PVC管將線路置于圍墻邊緣，通過保衛室集中供電。建議由管理中心統一供給220V電源，再由現場變?yōu)樘綔y(cè)器工作電壓為其供電。

信號線需使用雙絞線，如果周圍有強電力干擾，或者磁場干擾，需使用帶屏蔽層的雙絞線，避免信號傳輸丟失。信號傳輸采用RS485總線制，每臺前端脈沖主機需手拉手連接，即A-A ,B-B。不能把A和B連接（這是錯誤的）最后接到控制室的報警主機上面，外接電腦軟件的，需再引一根線接到網絡模塊上面，通過網線接入電腦，使用軟件和報警主機同時監控（同時連接報警主機需要設置為被動監視功能）。

前端探測器放置圍墻邊緣，用防雨箱做保護，通過高壓線把前端合金線引到防雨箱的主機上，同時外接聲光報警器。一旦發生警情，保衛室的報警主機會立刻做出報警提示，顯示屏顯示某防區出現的報警類型，同時聲光報警器發出報警信號，方便安保人員操作與管理。

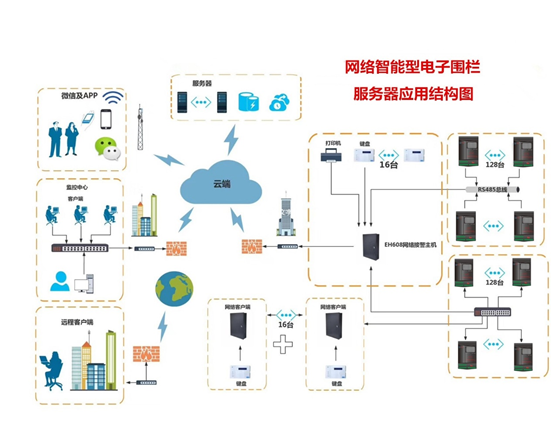

18B2.4.3譽澄系統結構圖

2.5 系統功能

?  有強大的威懾作用，有效阻退入侵者，防護周界區域，對翻越行為提供及時的報警

?  適用性強，抗誤報性能較好，防范效果佳

?  現場報警阻退入侵者并引起廠內職工注意防范

?  系統劃區域管理便于報警區域的準確定位

?  中心警情提示直觀，警號、電子地圖等多種報警提示

?  聯動監控圖象報警，聯動夜間監控輔助光源

?  通過中心實現對前端設備的狀態控制

?  安全可靠對人體無直接傷害。
